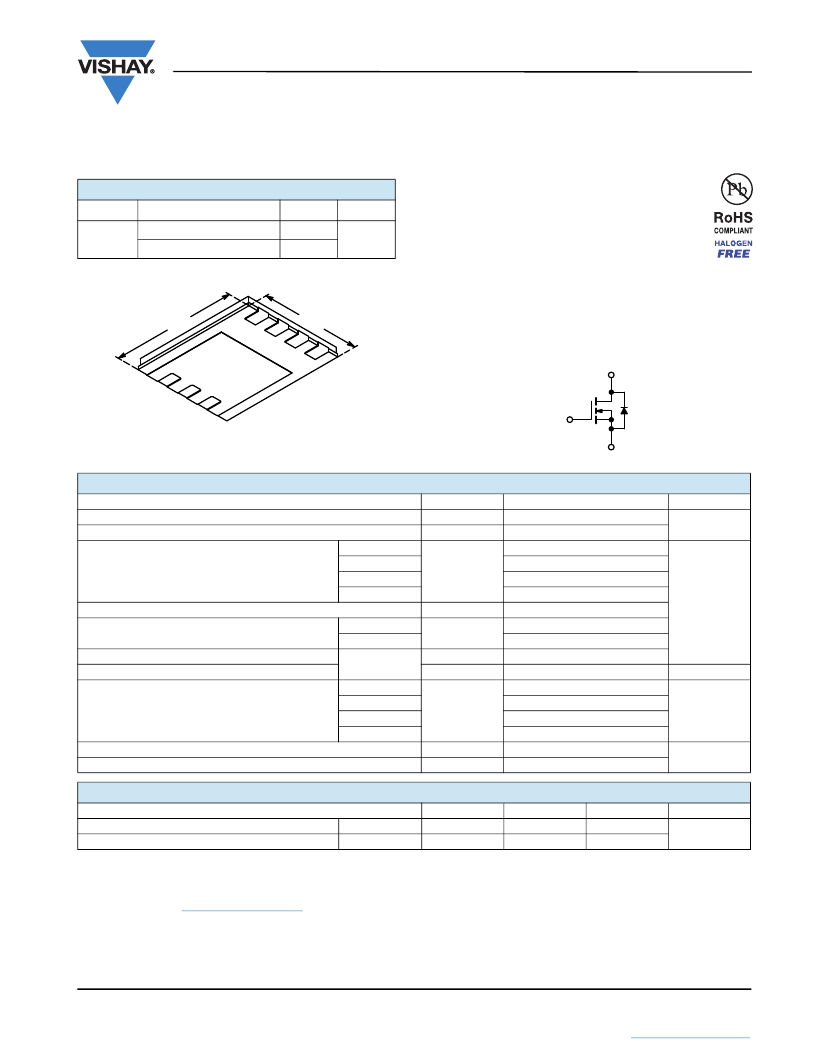

Si7170DP
Vishay Siliconix
N-Channel 30-V (D-S) MOSFET
PRODUCT SUMMARY
V DS (V) R DS(on) ( ? )
I D (A) a
Q g (Typ.)
FEATURES
? Halogen-free According to IEC 61249-2-21
Definition
30
0.0034 at V GS = 10 V
0.0043 at V GS = 4.5 V
40 g
40 g
29 nC
? TrenchFET ? Power MOSFET
? 100 % R g and Avalanche Tested
? Compliant to RoHS Directive 2002/95/EC
PowerPAK SO-8
APPLICATIONS
? Notebook PC Core
6.15 mm
1
S
2
S
S
5.15 mm
- Low Side
? VRM POL
D
3
4
G
D
8
7
D
D
6
5
D
G
Bottom View
Ordering Information: Si7170DP-T1-GE3 (Lead (Pb)-free and Halogen-free)
N-Channel MOSFET
S
ABSOLUTE MAXIMUM RATINGS (T A = 25 °C, unless otherwise noted)
Parameter
Drain-Source Voltage
Gate-Source Voltage
T C = 25 °C
Symbol
V DS
V GS
Limit
30
± 20
40 g
Unit
V
Continuous Drain Current (T J = 150 °C)
T C = 70 °C
T A = 25 °C
I D
40 g
28.5 b, c
Pulsed Drain Current
Continuous Source-Drain Diode Current
Single Pulse Avalanche Current
Single Pulse Avalanche Energy
T A = 70 °C
T C = 25 °C
T A = 25 °C
L = ? 0.1 mH
I DM
I S
I AS
E AS
22.8 b, c
70
40 g
4.5 b, c
40
80
A
mJ
T C = 25 °C
48
Maximum Power Dissipation
T C = 70 °C
T A = 25 °C
P D
31
5 b, c
W
T A = 70 °C
3.2 b, c
Operating Junction and Storage Temperature Range
Soldering Recommendations (Peak Temperature) d, e
T J , T stg
- 55 to 150
260
°C
THERMAL RESISTANCE RATINGS
Parameter
Symbol
Typical
Maximum
Unit
Maximum Junction-to-Ambient b, f t ? 10 s
Maximum Junction-to-Case (Drain) Steady State
R thJA
R thJC
20 25
2.1 2.6
°C/W
Notes:
a. Based on T C = 25 °C.
b. Surface mounted on 1" x 1" FR4 board.
c. t = 10 s.
d. See solder profile ( www.vishay.com/ppg?73257 ). The PowerPAK SO-8 is a leadless package. The end of the lead terminal is exposed copper
(not plated) as a result of the singulation process in manufacturing. A solder fillet at the exposed copper tip cannot be guaranteed and is not
required to ensure adequate bottom side solder interconnection.
e. Rework conditions: manual soldering with a soldering iron is not recommended for leadless components.
f. Maximum under steady state conditions is 70 °C/W.
g. Package limited.
Document Number: 69981
S11-1650-Rev. C, 15-Aug-11
www.vishay.com
1
This document is subject to change without notice.
THE PRODUCTS DESCRIBED HEREIN AND THIS DOCUMENT ARE SUBJECT TO SPECIFIC DISCLAIMERS, SET FORTH AT www.vishay.com/doc?91000
